Головки алмазные на гальванической связке

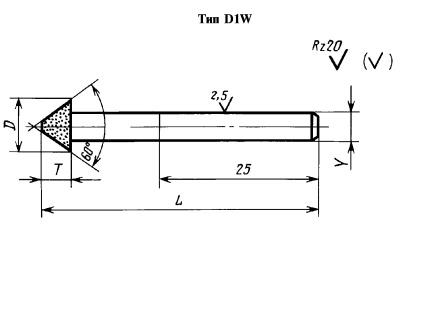

Технические характеристики головки алмазные на гальванической связке (AW, EW, D1W)
| D - Диаметр рабочей части, мм | D1 - Диаметр хвостовика, мм | H - Длина рабочей части, мм | L - Длина общая, мм (шаг 10 мм) |
| 0,9 - 1,5 (шаг 0,1 мм) | 3 | 4 - 8 | 50 - 60 |
| 1,6 - 3,0 (шаг 0,1 мм) | 3 | 4 - 8 | 50 - 60 |
| 3,2; 3,5 | 3; 4 | 4 - 8 | 50 - 60 |
| 4,0; 4,2; 4,5 | 4; 6 | 5 - 10 | 50 - 70 |
| 5,0; 6,0; 7,0 | 6; 8 | 5 - 10 | 50 - 70 |
| 8 | 6; 8 | 8 - 12 | 60 - 80 |
| 10 | 6; 8; 10 | 10 - 16 | 60 - 90 |
| 12 | 6; 8; 10 | 10 - 16 | 60 - 90 |
| 13 - 20 | 8; 10; 12 | 10 - 20 | 60 - 90 |
Головки шлифовальные алмазные и эльборовые - основное назначение внутреннее шлифование твердых сплавов, быстрорежущих сталей, стекла, керамики, кварца и т.п с применением охлаждающей жидкости.
Изготавливаются по ТУ 23.91.11-0125-00516183-2025 и ГОСТ 17122-85.
Пример условного обозначения головки: AW 1.2х3х7х50 АС20 80/63 2 сл.
Алмазоносный слой головок изготавливается из синтетических алмазных микропорошков марок ACM и АСН зернистостью 28/20—60/40 и шлифпорошков марок АС6, АС15, АС20, АС32 зернистостью 50/40—315/250.
Минимальная партия от 10 штук.
