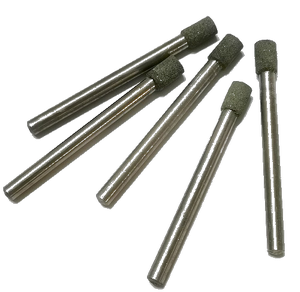

AW головки алмазные на органической связке
Технические характеристики головки алмазные AW на органической связке
|
|

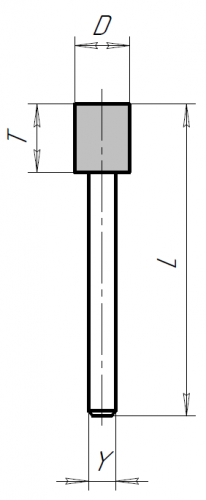

| Тип головки |
Диаметр наружный (D), мм |
Высота (H), мм |
Диаметр посадочный (Y), мм |
Длина (L), мм |
| AW | 4 | 6 | 3; 4 | 40 |
| AW | 5 | 6; 8 | 3 | 40 |
| AW | 6 | 6; 10 | 3 | 60 |
| AW | 7 | 6; 10 | 3 | 60 |
| AW | 8 | 6; 10 | 3 | 60 |
| AW | 10 | 13; 16 | 6 | 60; 80 |
| AW | 12 | 13; 16 | 6 | 80 |
| AW | 13 | 13 | 6 | 80 |
| AW | 16 | 12; 16; 20 | 6; 8 | 80 |
| AW | 20 | 12; 20 | 8 | 80 |
Головки шлифовальные алмазные и эльборовые - основное назначение внутреннее шлифование твердых сплавов, быстрорежущих сталей, стекла, керамики. кварца и т.п с применением охлаждающей жидкости.
Изготавливаются по ГОСТ 17122-85.
Пример условного обозначения головки : AW 8x6x3х60 АС4 100/80 100% В2-01 1.2 карат
Алмазоносный слой головок изготавливается из синтетических алмазных микропорошков марок ACM и АСН зернистостью 28/20—60/40 и шлифпорошков марок АС4, АС6, АС15 зернистостью 50/40—250/200.
Минимальная партия от 5 штук.
